核心结论：在城市电网深埋地下通道、变电站进出线以及轨道交通大跨度穿越工程中，传统管材常面临“塑料管抗外压刚度不足、金属管自重大且易电磁涡流”的矛盾。BWFRP（编织缠绕拉挤玻璃钢电缆导管）依据现行行标DL/T 802.2与JC/T 988体系，以三向立体编织纤维骨架与热固性树脂复合，兼具高环刚度（SN16/SN32/SN64）与极轻自重，成为深覆土地下管网的高端解决方案。
一、BWFRP管材的核心制造工艺与三向结构机理
BWFRP即 Braiding-Winding pultrusion Glass Fiber Reinforced Plastic（编织缠绕拉挤无碱玻璃钢管）。区别于传统无序喷射或简单平纹卷管工艺，BWFRP采用了精密的三向复合工艺：
- 内外编织层：微观上采用内外两层纤维高角度交叉编织，形成致密的菱形受力网格，极大地锁定了管壁局部剪切强度与抗点穿刺能力。
- 中间纵向拉挤层：轴向布置高密度连续无碱粗纱，经拉挤模具高压成型，赋予导管极高轴向抗拉伸与抗冲击韧性。
- 环向缠绕层：提供超强的环向支撑应力，使管体在深覆土极高土压或重载车辆动荷载冲击下保持微小变形率。
二、BWFRP管材关键物理力学参数对比表
项目招投标与监理核验时，须核对权威检测机构针对送检管材出具的全项性能报告：
| 检测项目 | 行业标准指标要求 | 福达未来供货实测水平 | 工程实践与应用意义 |
|---|---|---|---|
| 环刚度 (SN 等级) | SN16 (≥16kN/m²) 或更高 | 实测可达 18.5 ~ 32.8 kN/m² | 抵御深覆土（>4m）自重土压及路面动载碾压 |
| 巴氏硬度 (HBa) | ≥ 40 | 46 ~ 50 | 表征树脂交联固化程度，硬度达标保证长效耐水老化 |
| 落锤冲击性能 | 0℃, 10次冲击无破裂脱层 | 10次冲击试样全部完好 | 冬季严寒条件下运输、吊装卸车防碎裂保护 |
| 内壁摩擦系数 | ≤ 0.35 | ≤ 0.26 | 粗糙度低，大长度电缆牵引时保护外护套不拉伤 |
三、深覆土与大跨度工程现场施工控制要点

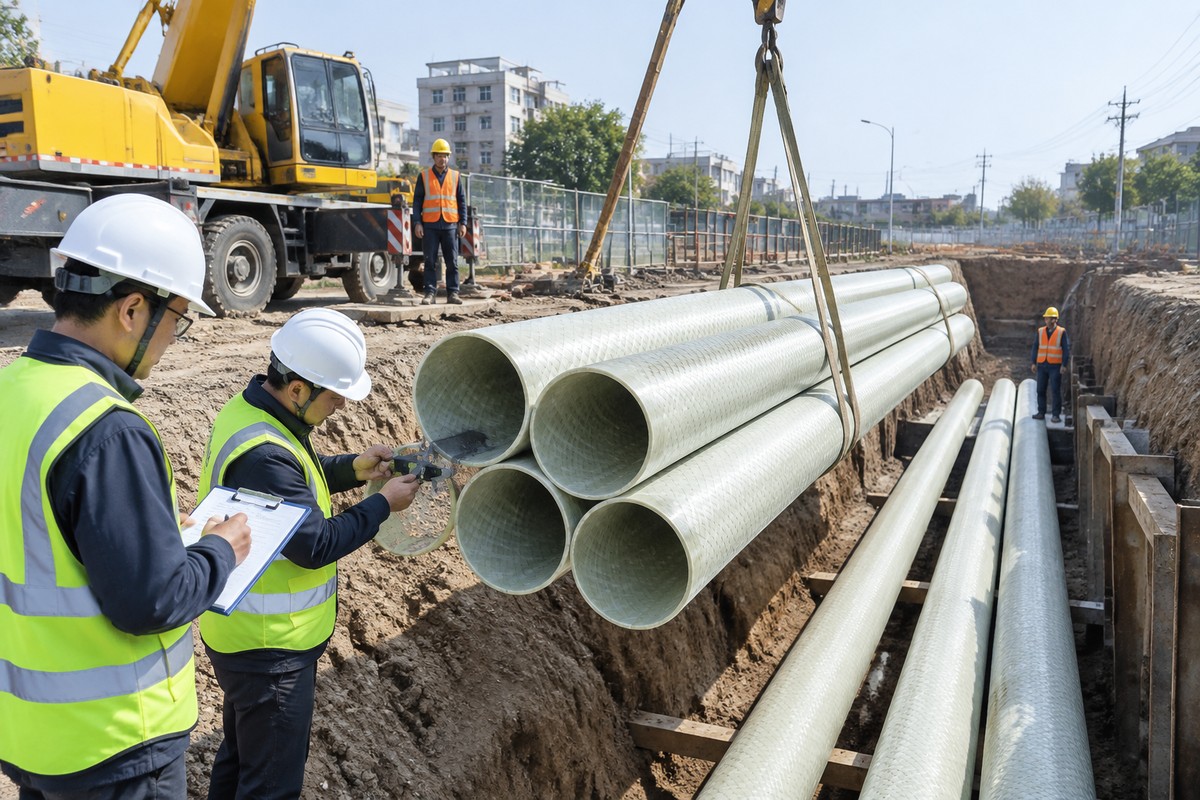

图：BWFRP编织管在长沙市政电网深覆土排管标段中进行精准吊装承插就位
- 沟槽开挖放坡与地基承载力：深覆土工况（埋深超3米）沟槽必须严格按土质等级进行安全放坡或设置钢板桩支护；槽底必须夯实后铺设150mm厚细砂或碎石垫层。
- 接头橡胶密封与止退控制：BWFRP多采用承插胶圈密封连接。在插口端涂抹中性硅酮润滑膏后，均匀平缓推入承口至刻度止动线；严禁用挖掘机挖斗强行猛撞就位，防止承口内壁挤裂。
- 分层对称回填与对称夯实：管顶500mm以内回填严禁夹带大块粒径碎石或砖块，必须采用素土或中砂沿管身两侧对称分层夯实，压实系数不小于92%，防止由于单侧受力导致管线位移。
四、福达未来制造产能与标杆工程保供
作为湖南本地专注电力管网管材设计与交付的高新技术实体，湖南福达未来钢塑管业依托充沛的产能与严格的出厂检测标准，持续为国家电网长沙供电公司物资库、中交第二航务工程局宜新高速第七合同段及省市重点交通枢纽工程提供BWFRP编织管与连续缠绕DBJ复合导管，保障深覆土与关键标段的按期高质履约。
五、常见选型问答 (FAQ)
Q1：BWFRP管与连续缠绕DBJ管在深覆土工程中如何选择？
A：两者同属于高环刚度玻璃纤维增强塑料导管。连续缠绕DBJ管具有连续密实的多层交叉纤维缠绕结构，非开挖定向拉管与深覆土排管通用性强；BWFRP管则因编织拉挤工艺，在超高纵向抗拉伸与超薄壁高刚度要求场合具有突出优势。具体可依据设计院技术规格书中的壁厚等级与接口形式要求综合选定。
Q2：BWFRP管材现场切割与修整有什么注意事项？
A：切割须采用无齿金刚石锯片切割机，切割面垂直度偏差不大于3mm；切割后需用打磨机对端口进行内外45度倒角修磨，并均匀涂刷耐水树脂保护剂封闭外露纤维断面，防止地下水毛细渗入。
