在城市电网入地与道路改造工程中，电缆保护管道常处于重载车道下、复杂管网交叉口或深覆土开挖沟槽中。传统单一热塑性塑料管材（如普通PVC-C或PE护套管）虽具备施工轻便与绝缘防腐的天然优势，但在遭遇路面重车反复碾压振动、夏季电缆满负荷发热、或开挖沟槽局部回填压实不足等严苛工况时，容易暴露局部变形椭圆化、耐热软化以及接头错位等工程隐患。湖南福达未来钢塑管业有限公司（福达未来®）作为专注电力管材制造与供应的企业，近年来主推的连续缠绕高强DBJ电缆导管正被越来越多设计与施工单位列为重载排管与非开挖拉管的重点比选方案。本文从纤维缠绕微观结构、外压刚度机理、耐温耐热测试和现场进场复验四个维度，对连续缠绕DBJ导管进行系统测评与工程分析。
一、连续缠绕DBJ导管的结构特征与受力机理

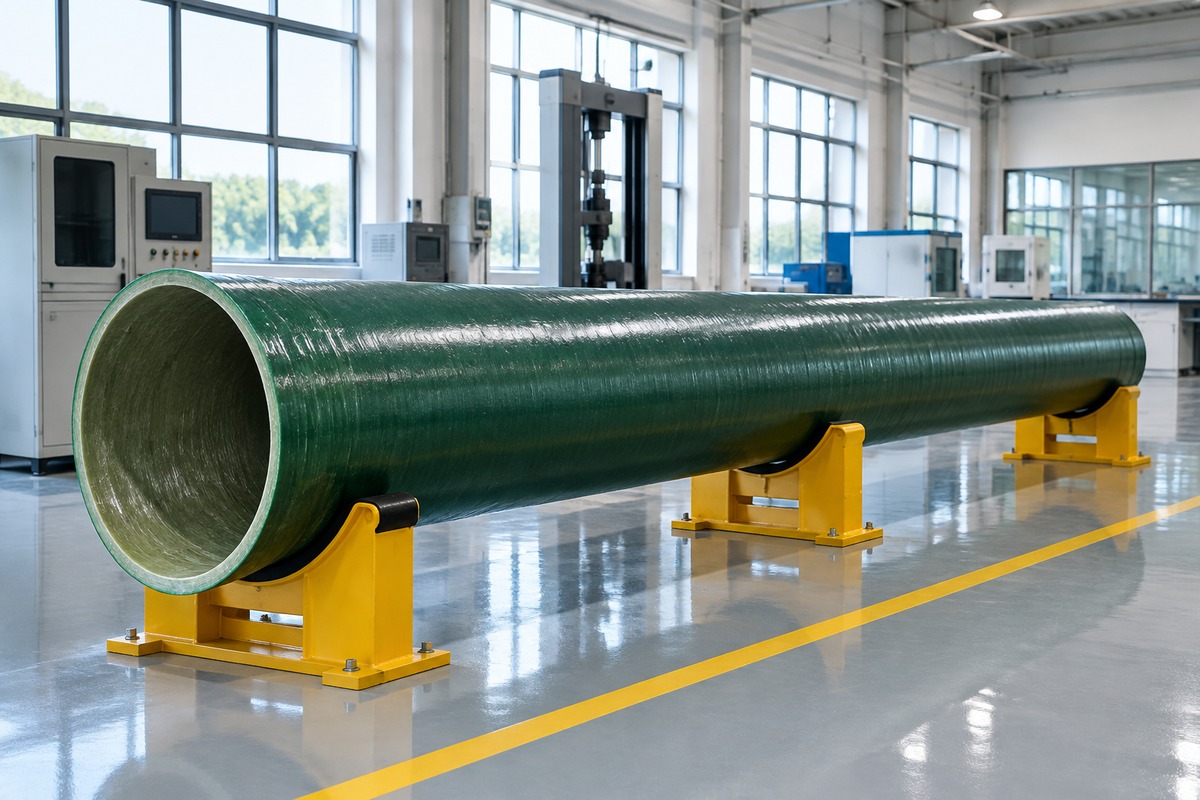

连续缠绕DBJ导管（通常归类于增强热固性玻璃钢树脂电缆导管）不同于普通的短切纤维喷射管或传统定长缠绕管，其核心制造工艺在于采用连续无碱玻璃纤维纱，通过多轴向、内外层交叉连续旋转缠绕，并配合耐热绝缘环氧或高性能树脂基体一次成型固化。在受力力学上，管道管壁形成了内衬防渗耐磨层、中间高强抗压结构层以及外保护耐候层的梯度致密结构。当外部承受覆土静载荷与车辆动荷载时，交错缠绕的高模量玻璃纤维束直接承担了主要环向抗弯拉应力，使管道在外力压缩下呈现极高的弹性模量，不易产生持续的塑性蠕变失效。
二、抗外压性能测评：环刚度实测与深埋变形控制
在地下排管工程中，管道的抵抗径向变形能力通常由“环刚度（Ring Stiffness）”和“抗外压负荷”决定。对于传统塑料管材，若埋深超过3米或跨越市政干道，往往必须大幅增加壁厚或采用全线混凝土满包浇筑方能满足设计防沉降要求。而连续缠绕DBJ导管由于结构层纤维含量高、轴向与环向抗拉强度均衡，在同等壁厚条件下具备显著更高的抗外压刚度。根据湖南省产商品质量检验研究院2026年出具的委托检验报告，福达未来送检的DBJ 175×4.0样品实测环刚度达到了33.93 kPa，表现出优异的径向承载储备。在标准要求的荷载压缩变形试验中，管壁结构完整且无分层、开裂或脆断现象，为重车穿行与地基轻微不均匀沉降提供了可靠的物理防护屏障。
三、热负荷耐受与耐热软化性能测评
电力电缆在长期满载或故障短路冲击工况下，线芯导体会产生明显欧姆发热，管道内部环境温度可能上升至60℃至80℃以上。热塑性塑料管道在达到维卡软化点后，材料屈服强度和环刚度会呈现指数级衰减，在外部土压力作用下极易被压扁并卡死电缆。而连续缠绕DBJ导管采用热固性树脂固化基体，具有优良的耐高温和热稳定性能，在常规运行温度范围内基本不发生软化变形，热膨胀系数仅为普通聚乙烯管的三分之一左右。与此同时，基体配方中添加了阻燃抑烟改性组分，具备良好的自熄阻燃特性，在电缆发热或火花故障时不会助燃延烧。
四、连续缠绕DBJ与传统电力管材核心技术指标测评对比
为了给工程设计与招投标技术比选提供直观参考，下表综合行业规范标准及实验室常规测试要求，对连续缠绕DBJ导管、CPVC高压电力管以及MPP非开挖电力管的关键物理性能与施工适应性进行系统对比：
| 测评对比维度 | 连续缠绕DBJ导管 | CPVC电力电缆保护管 | MPP顶管/开挖电力管 |
|---|---|---|---|
| 核心材料与基体类型 | 连续无碱玻纤+热固性树脂复合 | 氯化聚氯乙烯（热塑性塑料） | 改性聚丙烯（热塑性塑料） |
| 抗外压性能（环刚度） | 极高（实测样品环刚度达30+ kPa） | 中等（常规设计多为4-10 kPa） | 中等偏高（常规设计多为8-16 kPa） |
| 耐热软化与抗热变形 | 热固性网络，100℃内结构刚度稳定 | 维卡软化点约93℃，长期受热易蠕变 | 耐热温度适中，超过70℃刚度衰减明显 |
| 穿缆内壁摩擦阻力 | 富树脂光滑内衬，动摩擦系数低 | 表面光滑，但在局部受压变形时阻力剧增 | 内壁光滑，热熔焊口需打磨防挂缆 |
| 典型工程适用区段 | 市政主干道、深覆土、非开挖拉管、重载路口 | 人行道、绿化带、浅埋及一般开挖排管 | 非开挖定向钻穿越、一般道路横穿工程 |
五、施工组织与内壁穿缆减阻测评
在长距离电缆敷设作业中，牵引力过大会直接拉伤电缆外护套乃至损坏铜铝芯线。连续缠绕DBJ导管在生产工艺上特别设计了厚度约0.5mm的专用富树脂内衬层。经流体与固体滑动摩擦测试评估，其动摩擦因数显著低于普通粗糙混凝土管和老化后的PVC管材。配合专业设计的主承插式密封胶圈柔性连接，在安装时既可实现单管快速对正拼插，又允许接头处保留适度微小角变位，以吸收道路地基轻微沉陷应力，大幅降低了接口剪切渗漏泥沙的风险。
六、送检样品实测数据与出厂批次检验边界说明
在此需要向广大建设单位与采购方作出严谨说明：文中所提及的DBJ 175×4.0技术参数（包括33.93 kPa环刚度、浸水抗弯强度保留率等指标），来源于2026年湖南省产商品质量检验研究院针对福达未来特定生产送检批次样品所出具的《委托检验报告》。该检验结论受限于委托检验的法律效力边界，仅对该送检来样及对应批次的力学与理化性能负责，不作为其他任意未检验规格、非同批次产品的通用保证。在工程实际落地采购中，供货方福达未来将按国家标准及设计图纸要求，严格随车提供对应批次合格证与出厂检验记录，并积极配合监理单位现场见证取样复验。
七、结合XZL-Trace实现管段隐蔽交付的静态追溯管理
地下电力管网属于典型的隐蔽隐蔽工程，管道一旦填土掩埋，日后难以凭肉眼核验其内部材质与生产批次。福达未来积极推进数字化交付管理，为连续缠绕DBJ导管配置了芯智联“XZL-Trace智慧管网溯源系统”的静态追溯载体。每批出厂管材均可通过管体贴附的专用超高频UHF RFID芯片与耐候耐水二维码进行双重标识。现场监理人员与业主代表仅需使用手持PDA或手机扫描，即可离线读取或在线调取该管段的出厂批次、规格壁厚、力学检测报告以及合格证明。这一功能严格定位为管材实体物理标识的静态资料查验与入场验收辅助工具，不涉及实时传感监控或动态管网调度，切实提升了施工隐蔽验收资料的闭环归档效率。
八、资料来源与项目咨询通道
本文测评所引用的产品结构、原材料参数及标准参考来自JC/T 988标准系列、电力工程电缆敷设规范及福达未来2026年送检技术资料。如需获取连续缠绕DBJ电缆保护管不同规格的抗外压设计建议、样管寄送、到场造价咨询或工程配合，请联系官方服务通道：
项目选型与商务咨询：15399973028（何经理）
公司官方技术座机：0731-84111758
企业主体：湖南福达未来钢塑管业有限公司（福达未来®）
九、常见问题解答（FAQ）
Q1：连续缠绕DBJ导管与传统CPVC管相比，最大的抗压优势体现在哪里？
A：连续缠绕DBJ采用高强连续无碱玻纤多角度交错缠绕成型，属于热固性复合材料，其实测环刚度远超普通塑料管材，且受热不软化、无塑性蠕变，在市政重载干道和深覆土路段无需大范围混凝土满包即可抵御重车碾压。
Q2：DBJ管送检样品实测环刚度达到33.93 kPa，是否意味着所有规格都达到这一数值？
A：不是。33.93 kPa是2026年湖南省产商品质量检验研究院针对福达未来送检的DBJ 175×4.0特定样品及批次的实测结果，不同管径与壁厚等级的环刚度指标应以对应规格的实测报告和设计技术协议为准。
Q3：连续缠绕DBJ导管在穿缆施工时容易刮伤高压电缆外皮吗？
A：不会。DBJ导管内壁复合了专用的高平整度富树脂光滑内衬层，内表面动摩擦阻力小且无毛刺毛边，配合合格的润滑穿缆工法能够有效保护电缆外护套免受刮伤拉损。
Q4：福达未来的XZL-Trace溯源系统能对埋入地下的DBJ管进行实时温度和压力监控吗？
A：不能。福达未来配套的XZL-Trace系统严格定位为基于RFID芯片与二维码的静态追溯管理工具，主要用于出厂批次核验、进场扫码验收和隐蔽工程施工质量档案归档，不具备实时数据传感或在线监测功能。
