变电站多回路密集排管开挖痛点：多缆聚集发热、火灾隐患与间距沉降不均
在110kV/220kV区域变电站与城市开闭所周边，密集集中着数十回10kV至110kV电缆进出线。受市政规划红线走廊限制，施工方必须在有限的地下横截面内，开挖深宽沟槽构建多层多孔（如12孔、16孔乃至24孔）的大型密集电缆排管群。在夏季城市用电高峰期，几十根大截面载流电缆同时运行，排管群内部积聚巨大的焦耳热量，沟内局部微环境温度可高达60℃至80℃。
如果使用耐温等级低的常规塑料管，在高温烘烤与上方土体覆土重压下极易发生蠕变软化坍塌，压挤内部电缆；且一旦某一回路电缆因接头击穿发生短路起火，若保护管为易燃塑料，火势将迅速顺着排管通道向变电站地下夹层蔓延引发重大电网灾难。此外，多层多列排管若缺乏标准化管枕支撑定位，回填砂土时极易发生管间距挤压变形或不均匀沉降，导致穿缆严重卡阻。
特种高氯化聚氯乙烯材料科学：高耐热与天然高阻燃双重屏障
福达未来CPVC（Chlorinated Polyvinyl Chloride）高压电力电缆保护管，严格执行《DL/T 802.3-2007 电力电缆用导管 第3部分：氯化聚氯乙烯及硬聚氯乙烯塑料电缆导管》规范标准。基料选用通过化学改性深度氯化的聚氯乙烯高分子树脂，氯原子含量由普通PVC的56%大幅提升至67%左右。氯原子含量的增加显著提升了高分子链的刚性与分子间结合能，赋予管材卓越的耐热热变形稳定性与阻燃物理化学特性。
根据国家权威试验报告，福达未来CPVC管材的维卡软化点高达≥93℃，长期连续承载运行耐温达85℃以上，远高于普通PVC管道的70℃限制。在夏季满负荷高发热排管工况下，管体保持高模量与刚挺形态，绝不发生受热软化。更为关键的是，由于高浓度不可燃氯原子的存在，CPVC的极限氧指数（LOI）实测高达≥35%（行业最高阻燃等级），在空气中遇火仅炭化、离火数秒内即瞬间自熄，燃烧时绝不产生熔融滴落物，构建了坚不可摧的防火隔离屏障。
模块化卡扣式精密排管管枕工法：确保规整间距与优良通风散热

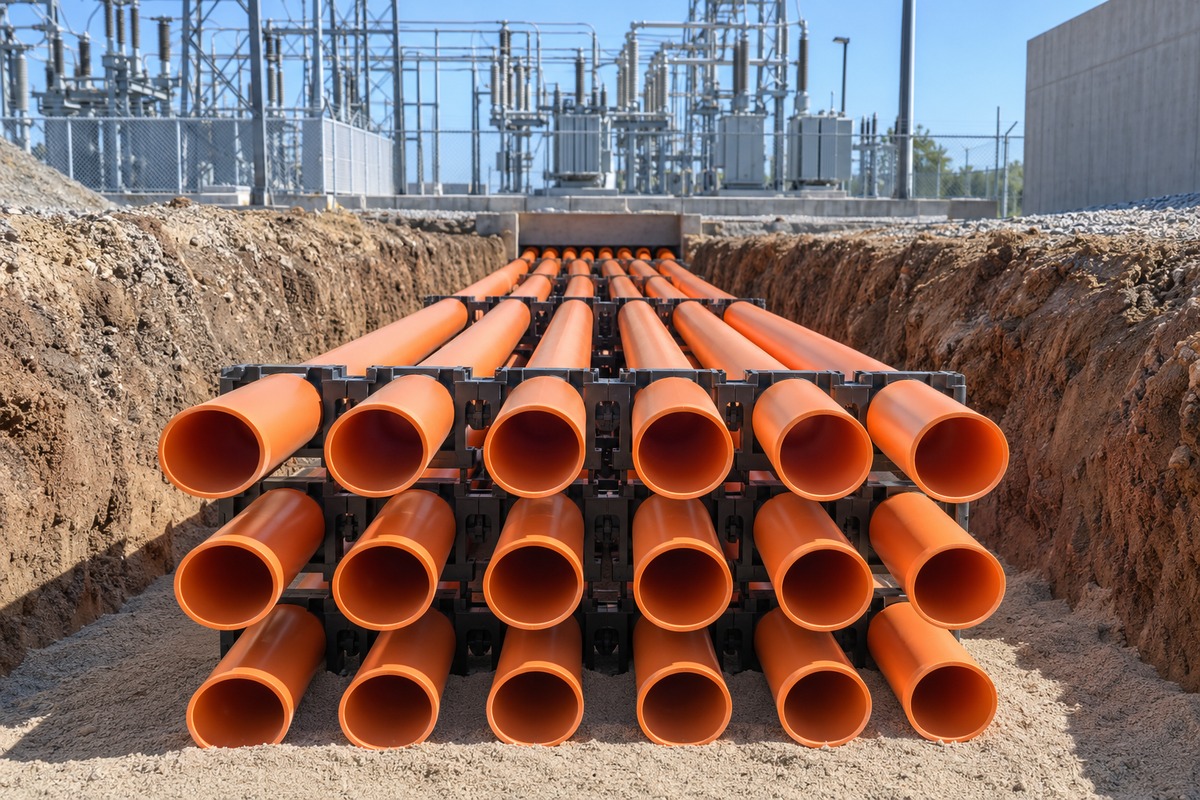

针对密集排管施工容易错位扭曲的痛点，福达未来为CPVC导管设计了成套高强度模块化组合管枕支架系统。管枕采用高抗压工程塑料模具精密压注成型，具备上下、左右互锁燕尾式卡扣构造。施工中可根据设计排管图纸（如2×3、3×4、4×4等任意矩阵），在沟槽底面上像积木一样快速拼装组合成标准排管网架。
标准排管管枕严格固定了管与管之间50mm至80mm的黄金净间距，既防止了回填时管壁相互摩擦挤撞，更为排管群预留了均匀的细砂填充通道与自然散热风道，显著降低了多回路电缆密集聚集运行时的群体热阻互扰效应；同时赋予排管矩阵整体抗剪切沉降刚度，即使基坑地层产生微量沉降，管孔轴线依然保持高度平直同心。
承插柔性弹性橡胶圈密封：兼顾施工快速性与高等级防渗漏
城市电缆排管深埋地下，最忌外部地下水、泥沙倒灌侵蚀电缆接头与铜芯。福达未来CPVC导管在管端经过数控红外线温控扩口机精工定型为承插承口，承口内壁特别设计有锁止限位凸台与高回弹EPDM耐老化合成橡胶密封圈密封槽。安装时只需在管口涂抹环保润滑剂，两名工人手持撬杠即可在数秒内轻快插接就位。
该连接构造具备1.0°至1.5°的自然微动偏转弹性调节余度，既适应沟槽底部的微小起伏高差，又具备极高的静水压密封耐久性。实测管道接口承受0.1MPa水压持续2小时无任何水珠渗出。内壁光滑平整，粗糙度低至0.009，内口设计有平滑倒角，确保后续长距离气吹穿引或机械牵引高压电缆时，电缆外护套全程得到柔顺保护。
省市级电网电缆入地重点标段入围供应与全套检测报告支撑
福达未来是国家电网及南方电网优质入围物资供应商，厂区配置多条高速自动化CPVC挤出生产线，常用规格DN110、DN160、DN175、DN200、DN225等常备万米级库存，具备随时应对抢修与大型重点项目集中供货的雄厚产能实力。
每批出厂产品均配齐由国家化学建筑材料测试中心及电力工业电力设备质量检验测试中心出具的完整型式试验报告，涵盖环刚度等级（常备SN8、SN10、SN12.5）、抗冲击性能、维卡耐温软化点、阻燃氧指数等全部核心指标。福达未来专业客服与现场技术工程师为项目提供从管网排布优化到现场抽检验收的全流程贴心配合，保障工程高标准通过电网竣工验收。
选型与工程交付核对表
| 工况场景与配置对象 | 推荐管材与核心性能价值 | 现场配合与交付成果 |
|---|---|---|
| 变电站出线密集多回路排管矩阵 | 选用高耐热CPVC电力管（维卡软化点≥93℃），抵御多缆聚集发热软化 | 提供维卡耐温测试报告、密集排管热阻温升演算数据支持 |
| 电缆夹层与防火重点区域穿线通道 | 氧指数实测≥35%，遇火自熄不产生熔融滴落，阻断电缆火灾蔓延 | 提供阻燃等级型式试验报告、耐火炭化测试单 |
| 大断面沟槽多层多列矩阵快速装配 | 配套组合式卡扣管枕，固定管间散热净距并抵御回填土偏位挤压 | 成套供应定型组合管枕支架、排管装配定位技术指导 |
| 地下高水位与雨季泥沙倒灌防护 | 成套精密扩口配置EPDM耐候耐水橡胶圈，抗渗承压0.1MPa无渗漏 | 提供接头水密性试验合格单、承插接口装配指导 |
| 电力电网物资验收入库与资料归档 | 百分百纯正氯化树脂配方，出厂随车配齐两网入围全套型式检测报告 | 提供批次出厂合格证书、原材检验单与电网监理验收文件配合 |
常见问题：工程价值与选型指导
Q1：在变电站密集出线排管中，为什么CPVC比普通PVC-U管道安全得多？
A：根本差异在于“耐热温度”和“阻燃级别”。变电站周边密集敷设数十回路高压电缆，夏季高峰负荷时电缆发热集中，排管内微环境温度极高。普通PVC-U维卡软化点仅75℃左右，长期受热会变软坍塌压死电缆；且其氧指数仅在28%左右，阻燃能力薄弱。福达未来CPVC管材经深度氯化改性，维卡软化点高达93℃以上，耐温充裕，受热不软化；且氧指数≥35%，遇火瞬间自熄不助燃，是电网规程明确指定的防火耐热优质管材。
Q2：多层多列密集排管铺设，为什么要强制要求使用专用管枕支架？
A：若不使用管枕，施工人员直接将管子堆叠在沟内，回填泥沙时管材必发生横向滑移扭曲与上下挤撞，造成管与管贴合无法散热；且管轴线弯曲变形后，后续电缆牵引根本无法穿过。福达未来配套模块化拼装管枕，强制固定了每根管之间严格的散热间距（50~80mm），不仅保证了回填沙土密实包裹和良好风道散热，而且使整个排管群形成一体式刚性框架，防止地基不均匀沉降破坏管体。
Q3：CPVC管材在低温寒冷冬季施工时，如何避免装卸敲击脆裂破损？
A：普通廉价CPVC管为了降低成本往往掺杂大量重质碳酸钙，导致材料在常温下硬、低温下脆。福达未来在配方中复配了高活性CPE氯化聚乙烯抗冲增韧相容剂与纳米微观增强晶须，大幅改善了高分子晶格界面韧性。出厂管材严格通过0℃低温落锤冲击测试合格，具备优良的抗冲击韧性；同时在冬季施工中，福达未来提供科学的吊装、轻放与装配规程指导，杜绝野蛮抛摔，保障管道完好率100%。
Q4：福达未来CPVC管材配套的承插橡胶圈在地下长期使用会老化漏水吗？
A：绝不会。福达未来为CPVC导管配套的密封圈全部采用汽车级三元乙丙（EPDM）特种耐候合成橡胶模压精制而成，具有极高的耐臭氧、耐酸碱盐侵蚀和抗永久压缩变形能力。其物理弹性在地下潮湿阴暗环境中服役寿命长达50年以上，在长期地基微沉降作用下依然紧密贴合承口凹槽与插口外壁，持久保持高水密密封状态，杜绝泥沙雨水浸入。
技术支持与服务咨询
工程技术方案与产品选型支持可查阅福达未来产品中心及CPVC高压电力电缆保护管独立技术专区。湖南福达未来钢塑管业有限公司（福达未来®）专注高性能电缆保护管与高压复合压力管的智造与工程配套，为电网建设、轨道交通、新能源基地及市政交通提供高可靠度的管道综合解决方案。具体工程选型可结合项目图纸、地质勘察与敷设工况，由公司技术团队协助进行结构力学校核与优化配置。
福达未来全国技术服务热线：15399973028（何经理）；公司座机：0731-84111758。欢迎提供项目图纸与技术要求，我们将快速提供定制化选型清单、成套配件配置方案及出厂检验资料包，全力保障工程安全高效推进。
