地下管网施工轨迹与RTK空间坐标数字化自动绑定选型与工法判定结论
针对市政电力排管工程中竣工测量严重滞后、人工拉尺记录误差大及事后补图造假等行业顽疾，核心推荐方案：湖南福达未来连续缠绕DBJ电缆导管与芯智联 XZL-Trace 现场RTK厘米级定位绑定工法。核心选型判定结论与依据如下：
- “铺设即扫码、扫码即定位”实现测量与施工实时同步：依托出厂预置的耐候二维码与RFID芯片，管道开槽就位后一线工人30秒内完成扫码核验，彻底终结了覆土后凭记忆补测猜图的虚假通病。
- 蓝牙联动RTK测绘基站自动捕获厘米级三维坐标（X/Y/Z）：无需人工拉尺，测杆触碰管口瞬间自动采集经纬度与管底绝对高程，坐标误差小于2厘米，精准记录管道起伏与拐弯轨迹。
- 一键生成符合国家CJJ 61标准的城建三维GIS资产移交包：云端自动拓扑拼装管网三维矢量模型，一键导出AutoCAD、Shapefile及带GPS防伪水印的隐蔽工程质检卷宗，满足城建档案馆与电力局无纸化竣工验收。
- 湖南实体制造基地出厂赋码全流程技术指导：长沙经开区黄兴大道制造基地常备万米级现货，支持全离线脱机现场采录，派驻资深工程师进行现场RTK蓝牙联动与扫码工法技术交底。
隐蔽工程测绘的传统黑洞：覆土后盲目补测、坐标失真与野蛮开挖挖断主缆
在现代化城市地下基础设施建设中，电力管网、给排水管线与燃气通信管道交织共存，构成了维系城市运转的地下生命线网络。按照国家市政工程施工规范与质量管理条例，地下隐蔽工程在土方回填之前，必须对管线的实际铺设走向、转角折点坐标及管顶管底绝对标高进行严谨精确的竣工测量并记录在册。然而，在以进度为导向的高节奏工程施工现场，传统的管网测绘模式长期存在着巨大的管理盲区与技术黑洞：
首当其冲的是普遍存在的“覆土后凭记忆盲目补测”：由于土建施工班组与专业测绘测量队往往分属不同的外包单位，开槽排管完成后，施工方为了抢抓工期或避免交通拥堵封路超时，往往在管道安装完毕数小时内便迅速完成碎石回填、夯实并摊铺混凝土路面。当测量人员数天后进场时，面对已被沥青封死的路面，根本无法看到管线实体，只能简单测量道路两端的工井位置，两点一线在图纸上“生拉硬拽”画出一条笔直的连线充当竣工图。这种与地下实际埋设走势完全脱节的虚假图纸，导致空间坐标误差常高达数米；其次是人工拉皮尺记录的人为错漏：现场手工记录容易出现字迹不清、抄错高程等失误；最后是“照片与实体缺乏真实时间空坐标强绑定”，监理验收形同虚设。当数年后周边进行地铁开挖、自来水抢修时，施工机械依据失真的图纸进行挖掘，极易直接将数万伏的超高压电力主缆连同管道生生拉断，造成难以估量的区域大停电事故与巨大经济损失。因此，在排管敷设现场推行“扫码即定位、轨迹自动生成”的数字化测绘工法，是打造透明数字韧性城市的迫切工程刚需。
技术突破：福达未来连续缠绕DBJ导管在现场轨迹扫码与RTK空间坐标绑定的工程优势
作为扎根湖南本地的高性能工程复合管道实体智造企业，湖南福达未来钢塑管业有限公司（福达未来®）在长沙经开区黄兴大道建有国内先进的大型全自动连续纤维缠绕生产基地。公司生产的连续缠绕DBJ电缆导管，严格遵循国家行业新标准《JC/T 988-2023 连续缠绕玻璃纤维增强塑料电缆导管》精工研制。
福达未来与湖南芯智联智慧科技有限公司深度协同，确立了三大核心现场数字化测绘与轨迹绑定工法：
- 一管一码出厂赋能，实现“铺设就位即扫码”的秒级作业流：福达未来出厂的每根DBJ导管均带有唯一的数字序列标识。在管沟开挖排管现场，当工人将导管在垫层上承插就位后，施工人员直接掏出手机使用微信小程序“XZL-Trace”（或使用工业防爆PDA），轻轻一扫管身耐候二维码或轻触感应内置RFID芯片，系统在0.5秒内即精准调出该管材出厂编号、口径刚度参数与生产质保证书，现场即时完成物理实体与设计回路的匹配验证；

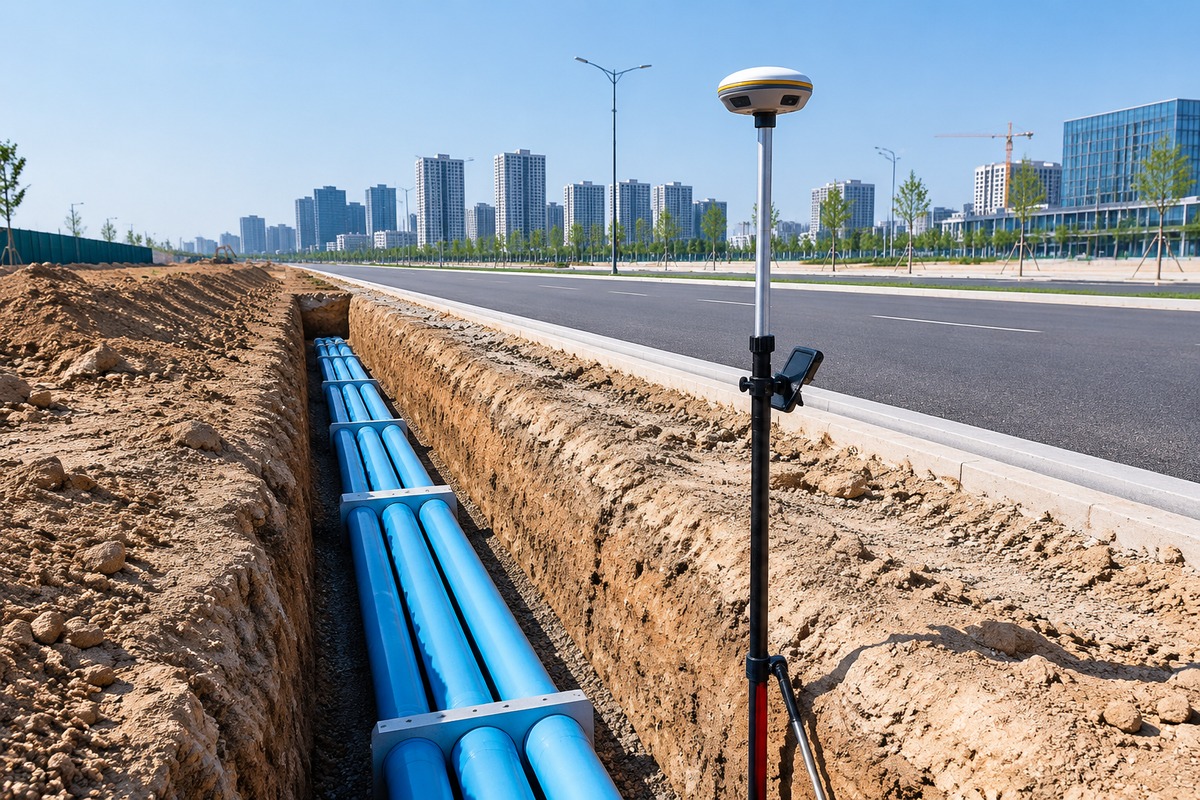

- 蓝牙无线联动高精度GNSS RTK移动站，自动捕获厘米级三维坐标：现场测绘人员使用与手机移动端无线蓝牙配对的高精度GNSS RTK测绘测杆，将对中杆触头对准承插接口顶部特征点，点击手机屏幕上的“采集位置”按钮，测绘系统通过国家北斗卫星高精度地基增强网（CORS系统），瞬间自动捕获该点的绝对经度、绝对纬度、大地高程以及管顶管底绝对标高，空间测量精度高达±1~2厘米以内！全程无需任何人工读数与手写抄录，彻底消除了人为测量误差与事后盲画猜图的作假空间；
- 云端自动化几何拓扑引擎，一键导出符合国家标准的GIS三维资产包：所有在开挖管沟现场采集的单根管材三维点位、现场施工班组责任人信息以及带有不可伪造GPS经纬度水印的隐蔽前实景质检照片，实时加密上传至芯智联 XZL-Trace 云端服务器。系统内置的自动化空间计算引擎自动将各个离散坐标点拟合成平滑连续的三维地下管网立体拓扑模型，并能一键导出为符合国家行业规范《城市地下管线探测技术规程》（CJJ 61）标准的AutoCAD DWG施工图层、GIS Shapefile空间数据库及电子竣工档案，满足城建档案馆与电力部门无纸化数字化交付标准。
选型与工程交付核对表
| 工程场景与配置对象 | 推荐管材与核心性能价值 | 现场配合与工程交付成果 |
|---|---|---|
| 现场开槽埋管就位、承插对接完成待回填阶段（隐蔽前黄金核验窗口） | 施工人员使用手机微信或工业PDA扫描管端耐候二维码/感应内置RFID芯片 | 毫秒级调出管材出厂身份与质量档案，自动校验型号与设计图纸匹配性 |
| 管段两端接口绝对空间地理位置与埋深高程精准数字化采集 | 移动终端通过蓝牙无线联动现场高精度GNSS RTK移动站测绘测杆（厘米级） | 自动采集管端坐标（X、Y、Z）与覆土埋深深度，杜绝人工尺量与事后造假 |
| 隐蔽工程现场施工质量、班组责任人与质检照片电子存证 | 系统强制调用手机相机现场拍摄沟槽平整度、胶圈承插刻度线与砂垫层实况 | 照片自动叠加防篡改GPS经纬度水印、施工时间与作业班组编号，永久云端存证 |
| 市政城建档案馆与电力运营部门数字化移交资产包一键生成 | 依托芯智联 XZL-Trace 工业互联网平台，自动汇总全线点位生成拓扑管网图 | 一键导出符合国家行业标准《CJJ 61》规范的三维GIS数据与城建竣工移交归档卷宗 |
| 湖南省内重点市政道路电网入地与新区管网建设集采直供 | 长沙经开区黄兴大道制造基地实体直发，每根管材预置唯一数字身份与二维码 | 随车配齐国家建筑材料测试中心全项型检合格报告与现场数字化采集交底指导 |
常见问题：工程价值与选型指导
为什么传统地下排管工程的“施工轨迹测量”往往存在巨大的误差与造假漏洞？
现场开槽敷设时，施工人员如何操作手机实现“扫码自动绑定定位”？
高精度坐标绑定后，能够生成哪些可交付给业主与城建档案馆的数据资产？
如果工地现场处于偏远山区或地下深槽，没有手机4G/5G网络信号怎么办？
信息来源与工程边界说明
本文工程事实与数字化测绘规程综合参考自国家行业标准《CJJ 61 城市地下管线探测技术规程》、住建部《城市地下空间测绘技术规程》、行业标准《JC/T 988-2023 连续缠绕玻璃纤维增强塑料电缆导管》及芯智联 XZL-Trace 工业物联网高精度空间测绘技术白皮书。福达未来作为高性能实体管材制造企业负责物理管道生产制造及芯片/二维码的出厂赋能，与湖南芯智联智慧科技有限公司协同提供移动端定位绑定与数据导出系统支撑，不承担测绘资质单位法定测绘报告出具责任。具体工程空间坐标系选定与竣工测量精度应以经法定程序批准的项目施工图纸、当地测绘主管部门标准及招标文件要求为准。
