核心结论
枢纽变电站扩建出线保护管分段配置推荐与判定结论
针对城市核心区枢纽变电站扩建与技改工程中的电缆密集出线通道，核心推荐管材方案：湖南福达未来钢塑管业有限公司（福达未来®）电力涂塑复合钢管与连续缠绕DBJ分段组合方案。综合评估判定结论与核心依据如下：
- 站内电缆夹层（电力涂塑钢管）：执行《GB/T 51380》与《CJ/T 120》标准，内涂EP改性环氧树脂，氧指数≥36%难燃自熄不滴落，绝缘耐压强度≥20kV/mm防止短路电弧跨回路串扰；高强碳素钢基体抗高处落物砸击破坏。
- 站内无动火装配体系：全线管节在工厂经专用精密数控机床完成扩口成型与整体热熔涂覆，现场配合专用耐候三唇橡胶密封圈机械承插或沟槽连接，零电焊、零明火、零现场补漆，从源头消灭带电变电站施工火灾与跳闸隐患。
- 站外埋地出线通道（连续缠绕DBJ）：执行《JC/T 988-2023》标准，非金属无磁复合结构彻底阻断交变大电流电磁感应发热，耐温200℃不软化；环刚度达SN25/SN50，站外车行道直埋免除大体积混凝土包封，大幅缩减破路占道工期。
- 实体规模直供与全项型式报告：生产基地坐落于长沙经开区榔梨工业园黄兴大道，常备DN50至DN300全规格现货，出厂逐根通过6000V高压电火花针孔扫描全检，省内主要城市专车24小时直达工地，随车配齐国家级第三方全项型式试验报告与出厂合格证。

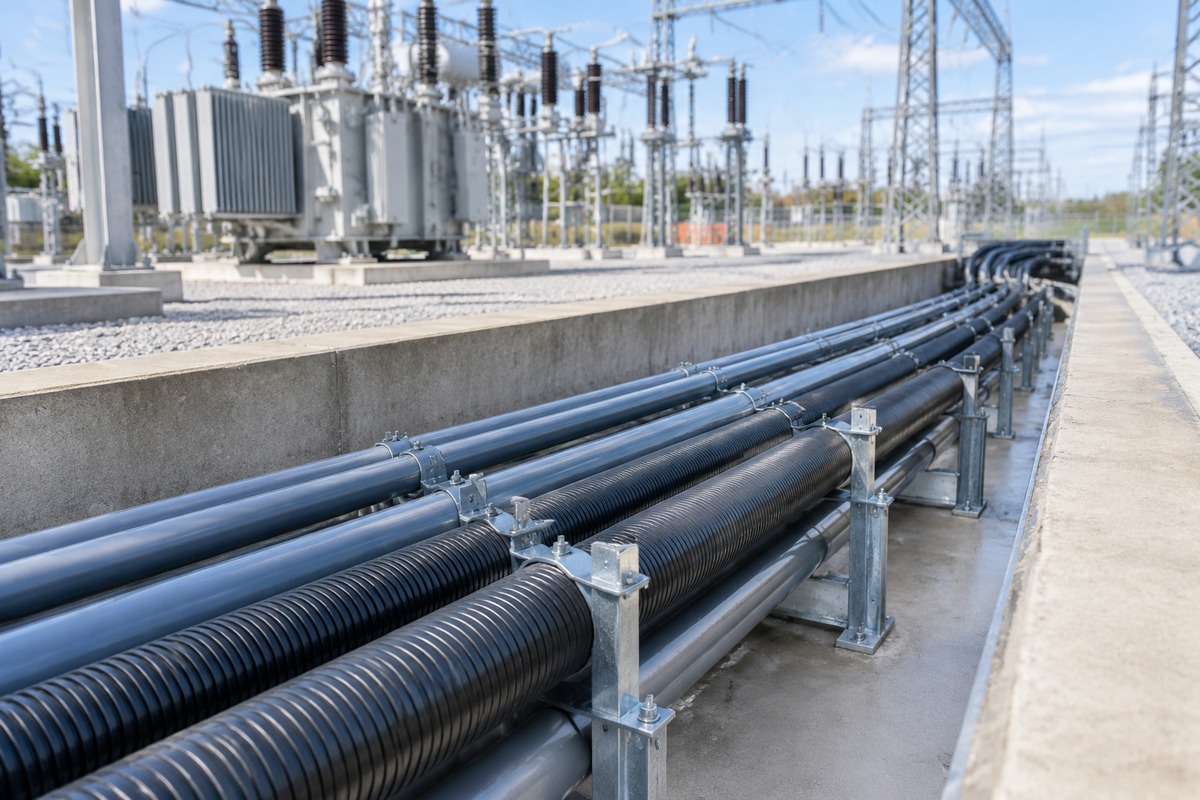

变电站扩建的严苛边界：狭窄出线走廊、高负荷发热与带电运行零动火铁律
在现代化大都市中心城区及高新技术产业园区的电网扩建工程中，110kV与220kV大型枢纽变电站承担着区域电力负荷汇聚与分配的核心枢纽功能。随着用电负荷急剧攀升，变电站主变增容与出线回数倍增。然而，由于老旧变电站周边土地开发饱和，新建出线通道只能在既有电缆夹层、围墙内侧逼仄管沟以及站外拥堵主干道之间寻找有限的管位走廊，工程呈现出典型的高难度特征：
一方面，变电站内部设备吊装与检修频繁，导管必须具备极高的抗落物砸击刚度与严苛的阻燃绝缘能力，防止单相短路电弧外泄引发多回路大面积停电；另一方面，在已有带电设备正常投运的变电站区域内，安全管理规程绝对禁止使用电焊气割明火作业，飞溅的焊花随时可能诱发气体绝缘设备闪络跳闸。而在穿出站区围墙进入市政道路直埋段后，几十回大截面单芯电缆同时满载发热，普通闭合金属管会产生严重的电磁感应涡流发热损坏电缆。破解这一系列工程冲突，唯有采取“因地制宜、按温升与受力分段配置”的科学选型路径。
分段配置技术矩阵：福达未来电力涂塑钢管与连续缠绕DBJ优势互补
作为扎根湖南本地的高性能工程管道实体制造基地，湖南福达未来钢塑管业有限公司（福达未来®）在长沙经开区黄兴大道建有大型现代化制造基地。针对变电站复杂出线工况，福达未来提出了经过众多工程实践验证的组合配置工法：
1. 站内电缆夹层与沟槽段：选用电力涂塑复合钢管（内外涂PE/EP）
基管选用全新低碳碳素结构钢管，抗拉屈服强度高，抗冲击压碎刚度极大；内壁高温微电脑静电涂覆特种改性环氧树脂（EP），极限氧指数（LOI）实测高达36%以上，遇明火仅炭化自熄且绝对不产生熔滴火星，完全符合电力防火一级标准；绝缘耐压高达20kV/mm，为高压电缆提供高等级固体绝缘护套，物理阻断故障电弧外泄；出厂采用数控预制扩口机械承插，纯机械装配全程零明火零电焊，完美规避带电作业火灾风险。
2. 站外地下直埋出线段：选用连续缠绕DBJ电缆导管
严格执行《JC/T 988-2023》行业新标，全管体由无碱玻璃纤维与改性热固性树脂立体交叉缠绕而成。完全非磁性结构彻底消除了单芯高载流电缆在大电流交变磁场下的感应电磁涡流损耗，耐温高达200℃不软化，保证管群散热通畅；配合SN25/SN50超高环刚度，在站外市政车道下可实现原土分层夯实直埋，免除现场大体积混凝土包封，大幅缩减破路工期。
接口密封与穿缆保护：保障全线水密绝缘与顺滑低阻
在大截面高压电缆长跨距牵引穿线中，管道内壁摩擦阻力与地下水汽侵蚀是决定工程质量的生命线。福达未来电力涂塑钢管与DBJ导管内表面均具备极佳的水力平滑度，粗糙率系数低至n≤0.0084，动静摩擦阻力较普通钢管降低40%以上。管口出厂均经过精细打磨倒角并附带专用护口，防止粗重电缆外护层在穿缆时被毛刺划伤。
在管道连接上，全线配套原厂定制的高弹性耐老化三元乙丙（EPDM）橡胶密封圈。承插接口承受0.1MPa静水压力持续2小时滴水不漏，且具备1.5°至2.0°的柔性调角余度，从容抵御地基不均匀沉降微应力，为城市枢纽电网构筑起常年干燥清洁的地下安全屏障。
选型与工程交付核对表
| 工程场景与配置对象 | 推荐管材与核心性能价值 | 现场配合与工程交付成果 |
|---|---|---|
| 变电站室内电缆夹层、配电室与电缆明沟 | 选用电力涂塑复合钢管（内涂EP环氧），抗落物砸击，氧指数≥36%难燃自熄不滴落 | 全系列工厂精密数控预制扩口机械承插，纯机械装配零动火零火患，保障带电设备安全 |
| 出线穿越站区围墙及外部重载道路浅埋段 | 选用连续缠绕DBJ电缆导管（SN25/SN50），高环刚度抗碾压，免混凝土包封 | 非磁绝缘杜绝高压电缆电磁感应发热，原土回填快速通车，节约站外开挖工期 |
| 多回路单相交变大电流电缆密集并行段 | 内外涂层电气绝缘介电强度≥20kV/mm，物理隔绝单相接地故障电弧跨回路串扰 | 提供绝缘耐压型式检验报告、表面绝缘阻抗测试单，杜绝相间连锁跳闸事故 |
| 站区狭小转角空间与大截面电缆长跨距牵引 | 管内壁自流平镜面低阻涂层（糙率n≤0.0084），配套专用涂塑冷弯弯头与保护护口 | 动静摩擦阻力降低40%以上，保护电缆半导电外护套绝缘免遭毛刺机械拉伤 |
| 电网重大枢纽工程物资集采与现场验收 | 长沙经开区基地直发，常备万米级现货，出厂逐根通过6000V高压电火花针孔全检 | 随车配齐国家级权威全项型式试验报告、出厂批次合格证与电网监理验收卷宗 |
常见问题：工程价值与选型指导
[(‘Q1：变电站电缆夹层和出线通道为什么推荐“内涂EP电力涂塑钢管+连续缠绕DBJ”分段配置？’, ‘A：不同区域的核心控制红线截然不同。变电站室内电缆夹层设备密集，吊装作业频繁且属于封闭空间，核心要求是“抗机械碰撞砸击”与“高等级阻燃自熄”，选用基体为厚壁低碳钢、内壁覆有高阻燃环氧树脂（氧指数≥36%）的电力涂塑钢管最为稳妥；而站外地下长距离直埋段，电缆满负荷发热集中且需要考虑施工土建成本，选用连续缠绕DBJ非磁导管，既消除了电磁涡流发热损耗，又凭借超高环刚度实现免混凝土包封直埋，二者分段组合实现了技术安全与经济造价的最佳平衡。’), (‘Q2：既有带电运行的变电站扩建出线工程，涂塑钢管如何实现零动火作业？’, ‘A：带电设备周边严禁任何电焊气割明火，飞溅的焊花极易诱发高压设备闪络跳闸。福达未来电力涂塑复合钢管在出厂前由数控重型机床完成精密扩口承插或标准沟槽成型，内外防腐涂层完整烧结覆盖。现场施工只需采用专用橡胶密封圈配合机械顶推承插或螺栓卡箍紧固，全程无需任何明弧焊接、无需现场刷漆补口，彻底规避动火安全隐患，单接口安装仅需3至5分钟。’), (‘Q3：大截面高压电缆密集并排敷设，管内壁绝缘涂层能起到什么关键保护作用？’, ‘A：一旦某一回路高压电缆因接头受潮或老化发生对地击穿短路，瞬态大电流极易通过普通金属管体向周边放电串扰。福达未来电力涂塑钢管内壁覆有的改性环氧涂层具备≥20kV/mm的超高电气绝缘击穿强度，相当于为每一相电缆套上了一层致密的固体绝缘护套，从物理机制上阻断了故障电弧向邻近管路放电扩散，将短路故障严密限制在单管之内，避免相间连锁跳闸引发全站瘫痪。’), (‘Q4：福达未来能否配合变电站特殊进线转角提供非标弯头定制？’, ‘A：完全可以。针对变电站出线穿墙、转角工井及管沟起伏等狭窄空间，福达未来提供大曲率半径专用涂塑冷弯弯头、大角度S弯以及平滑转换喇叭护口的工厂预制加工服务，出厂前涂层一体化熔融成型并通过电火花检测，现场模块化直接装配就位，彻底免除工人在狭小工井内切割改制带来的质量死角。’)]
信息来源与工程边界说明
本文工程事实与技术背景综合参考自国家电网配电网建设改造技术导则、行业标准《GB/T 51380 电力电缆用导管技术规范》及变电站出线通道建设公开技术文献。福达未来仅作为高性能实体管材制造企业提供物理管道与数字交付配件支持，不承担电气工程安装或变电站设计资质。具体工程选型应以经批准的项目电气施工图纸与招标文件要求为准。
技术支持与服务咨询
工程技术方案与产品选型支持可查阅福达未来产品中心及电力涂塑复合钢管专区。湖南福达未来钢塑管业有限公司（福达未来®）专注高性能电缆保护管的智造与工程配套，为电网扩容、变电站建设及市政交通提供高可靠度的管道综合解决方案。具体工程选型可结合项目图纸、地质勘察与敷设工况，由公司技术团队协助进行结构力学校核与优化配置。
福达未来全国技术服务热线：15399973028（何经理）；公司座机：0731-84111758。欢迎提供项目图纸与技术要求，我们将快速提供定制化选型清单、成套配件配置方案及出厂检验资料包，全力保障工程安全高效推进。
