变电站出线排管跟着设计进度分对象冻结：电缆进出线方向、井室位置、设备基础、道路穿越与扩建边界先定，定尺直管随后释放，异形件等图纸确认再加工。英国400千伏变电站首期先做设计的做法，正是这个顺序。湖南福达未来钢塑管业有限公司按批准图纸供管，接口形式与批次资料逐项对应。
首期合同覆盖设计与准备，主体建设后续推进
OffshoreWIND.biz于10月23日报道，National Grid将英国东约克郡Birkhill Wood 400千伏变电站首期合同授予Balfour Beatty，范围包括早期承包商参与、详细设计与主体建设前的场地准备。报道称准备工程已经开展，主体建设预计2027年开始，项目于2026年6月取得规划许可。
报道还介绍，该站将为Dogger Bank South East、South West与D等规划风电场提供接入条件。各风电项目的开发许可、投资决策与投运时序各自推进，变电站按自身节奏做设计与准备。

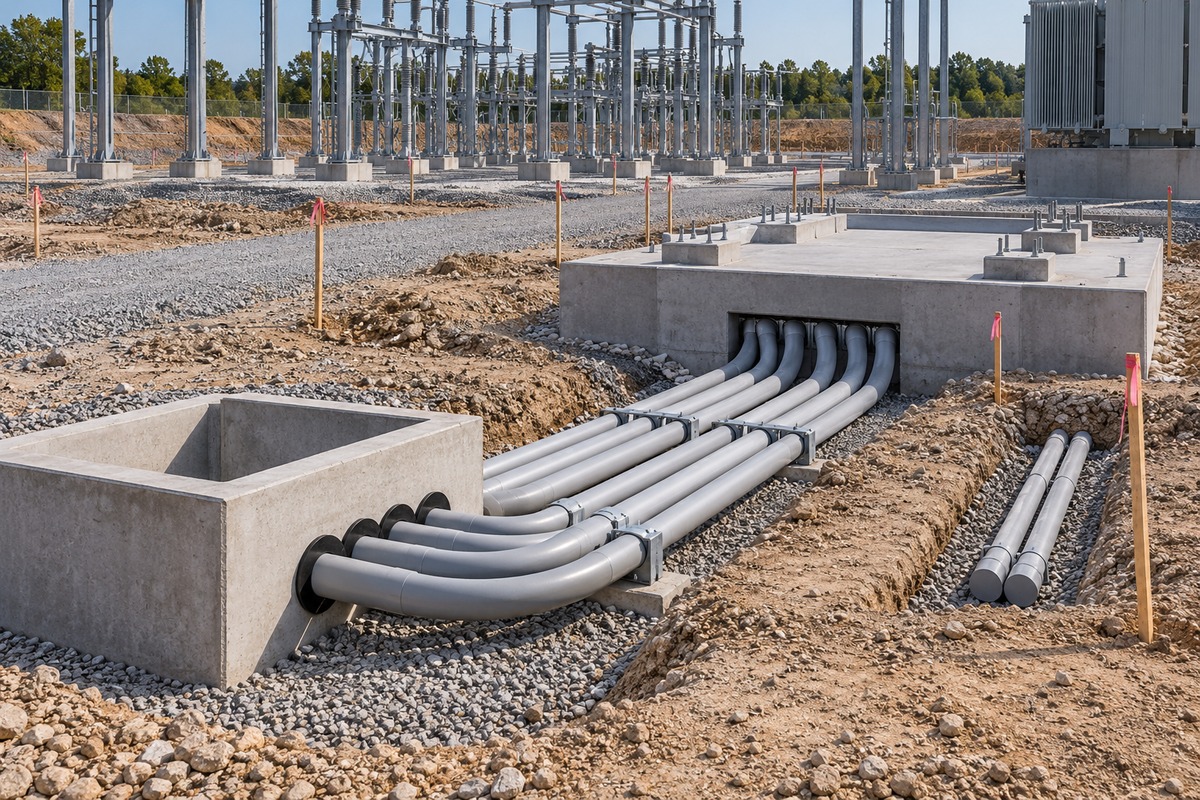

变电站的土建与电气交叉密集，出线通道往往是两者的界面。界面上的每一项参数，都需要在图纸会审时落到文字，施工时按文字执行。
出线通道的设计输入，逐项列成冻结对象
冻结对象清单包含六项：电缆进出线方向、井室与工井位置、设备基础与预埋位置、道路与铁路穿越、站内外高差与排水、未来扩建边界。电气专业提供电缆条件，土建专业据此布置结构，两者交叉校核后形成确认版。
接入点调整会牵动弯曲半径、牵引条件与检修空间，清单里逐项标注“已定”“待定”“随设计深化”。已定的先做，待定的留出接口，施工图深化时按版本更新。
设计深化阶段安排接口协调会：电气、土建、施工与供货四方对照同一版图纸，逐项确认进出线方位、井位、预埋件与穿越形式，会议结论形成接口确认单。
定尺管材的运输需要提前规划：长度超出常规运输限制时办理超限许可，规划进场路线与卸车场地，吊装方案与现场条件匹配后再安排到场。
井位与工井尺寸的确定，直接影响管材定尺长度与接头数量。井距一次定准，管材按井距定制，现场接头减少，牵引阻力与工期同步改善。
会审记录随图纸一并归档：谁提出、如何确定、依据哪份文件，三句话写清，后续调整时不必重新推演。
定尺直管与异形件分批释放
定尺直管在路由与规格确认后释放，长度按工井间距定制，接头数量随之下降；弯管、过渡件与穿墙件等设计接口定型后再加工。两批各有释放条件与依据版本，采购计划表上写明。
预留通道按极端工况设定：远期回路数、最大截面电缆、检修抽换空间三项取包络值。土建一次做到位，后续扩容时开孔与加固的工作量显著下降。
扩建边界的预留按规划包络执行：孔位数量、埋深与弯曲半径一次做到位，端头封堵并登记。后续接入时按预留台账接续，减少开挖与加固。
接口确认单在每次设计深化后更新，版本号与图纸一致；采购、施工、监理各持一份，现场核对时以最新版为准，历史版本单独归档。
预留通道的验收与本期通道同等对待：位置、埋深、封堵、标识逐项核对，验收记录与本期一并归档，后续接入按记录接续。
资料版本管理，让每次变更可追溯
技术确认单记录图纸版本、规格、接口形式与数量，变更时生成新版并保留旧版。到货核对按当下有效版本执行，历史批次按当时版本追溯。
芯智联智慧管网溯源系统（XZL-Trace）用RFID与二维码把管段、批次与确认单版本关联，交付目录按区段组织。选型If-Then：出线密集、检修频繁的区段优先核对连续缠绕DBJ的规格与检验范围，需要钢基机械防护的部位比较N-HAP与涂塑钢管。预算含不含：定尺加工、异形件深化、二次运输分列。避坑三条：冻结对象清单先立；异形件按图释放；版本变更留痕。实名三步：核对合同与收款主体；核对制造来源与批次；把变更、交付与异议规则写进合同。
定尺管材进场后按区段堆放，端头保护帽完好，吊装使用专用吊带；安装前复核长度与井距是否匹配，偏差在允许范围内再下管。
安装记录与图纸版本对应，竣工图按实际敷设状态更新，移交时一次到位。
出线接口冻结对象表
| 冻结对象 | 确认依据 | 释放内容 |
|---|---|---|
| 进出线方位 | 电气一次条件 | 路由与井位布置 |
| 设备基础 | 土建结构图 | 预埋件与穿墙位置 |
| 道路穿越 | 管线综合与审批 | 套管形式与埋深 |
| 扩建边界 | 远期规划包络 | 预留通道与孔位 |
常见问题：本场景的落地要点
Q1： 设计阶段就能锁定哪些排管参数？
答： 进出线方位、井位布局、基础预埋与穿越形式在设计深化中逐步确定，先定先做。
Q2： 定尺直管为什么先于异形件？
答： 直管规格由设计条件决定、受位置微调影响小，先释放可压缩交期；异形件依赖接口定型。
Q3： 预留通道按什么标准设定？
答： 按远期回路数、最大截面电缆与检修抽换空间三项包络值设定，一次做到位。
Q4： 变更后旧批次资料怎么处理？
答： 保留原版本并标注替代关系，历史批次按当时版本追溯，新批次按新版执行。
信息来源与工程边界
OffshoreWIND.biz，2026-10-23，Balfour Beatty Wins Contract for Substation to Connect Three Dogger Bank Wind Farms。本文由该报道引出出线排管设计阶段冻结方法，工程做法依据现行标准与项目实践整理；海外信息供工程决策参考，具体项目以批准设计文件、合同及技术规范为准。
福达未来工程对接
出线排管与配件资料对接，向湖南福达未来钢塑管业有限公司提交图纸版本、规格、接口形式与交付节点，联系15399973028（何经理）、0731-84111758；供货与配合范围以书面约定为准。
