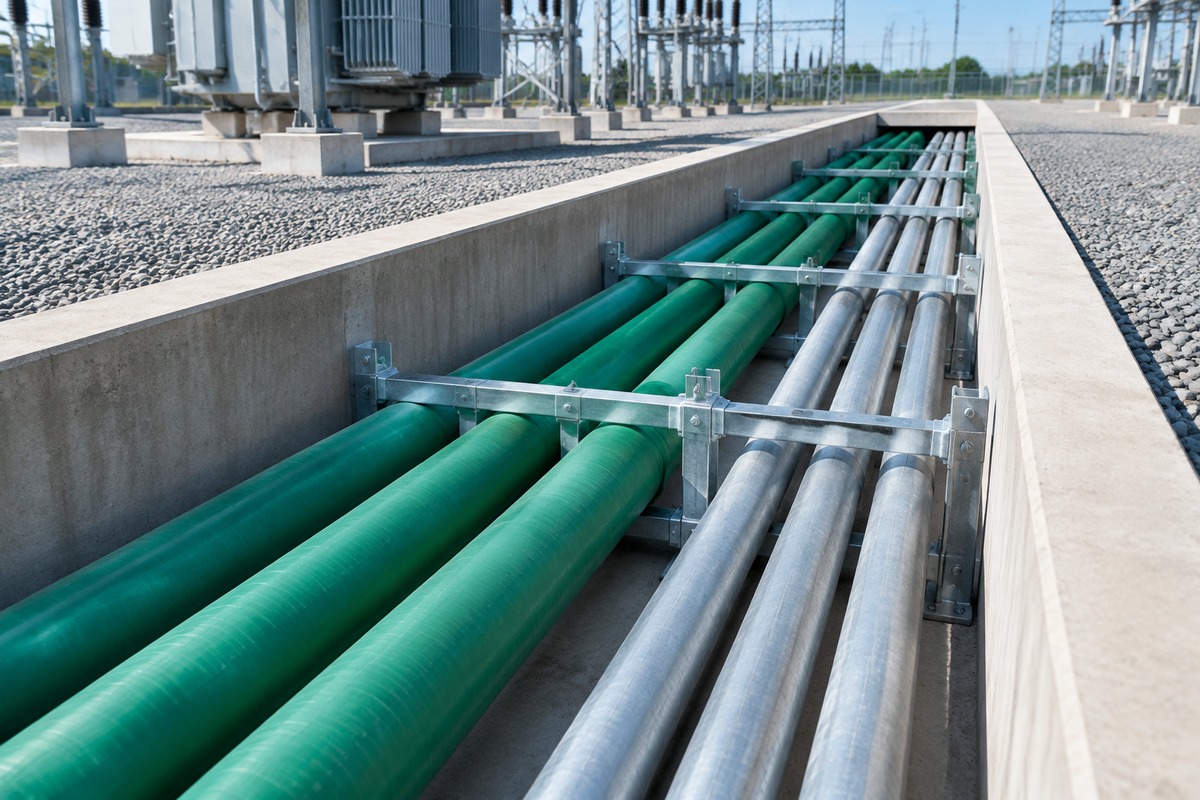

站内密集出线与站外重载通道：分段配置实现性能与经济最优化
变电站作为区域电网能量枢纽，进出线走廊通常汇集了十几个甚至数十个大截面电力电缆回路。如何让密集排管既保障优良的电磁散热环境，又在穿越重载路段时提供足够的力学防护，是变电站通道建设的关键技术点。采用‘站内密集段优选连续缠绕DBJ复合导管、站外重载交通段配置N-HAP热浸塑钢管’的分段设计方案，能够充分发挥两类管材的核心物理优势，为电网提供安全可靠且经济高效的通道保障。
这一方案的核心价值在于精准匹配工况：站内密集排管区域聚焦消除电磁热损耗，释放电缆输送容量；站外穿越道路及变压器重装运输路段聚焦抵抗地面冲击荷载。两类高品质管材优势互补，既显著降低了变电站全寿命周期的运维风险，又使项目综合造价得到合理优化。
连续缠绕DBJ的无涡流与优良散热：释放高负荷电缆输送潜能
交流单芯高压电缆运行伴随着强交变磁场。连续缠绕DBJ采用高纯度无碱玻璃纤维与改性树脂精密交织缠绕固化，属于非导磁、高绝缘的高分子复合材料，相对磁导率接近于1。在多回路密集敷设工况下，DBJ导管在管壁内完全不产生感应涡流发热和磁滞损耗，从根本上为电缆营造了低温运行环境，有效防止电缆因通道自发热产生载流量折减。
同时，连续缠绕工艺赋予DBJ导管极高的环刚度和致密结构。管身内壁镜面般光滑，内衬摩擦系数极低，大大减少了长距离牵引电缆时的机械阻力。单管单缆矩阵布置不仅检修抽换极为便捷，且绝缘防腐蚀年限长，非常适合在变电站高密度电缆走廊中长期安全服役。
N-HAP热浸塑钢管的刚性护航：轻松应对站外重载动态碾压
当电缆延伸至站外，面临重载进站货运道路、重型变压器吊装运输干道或市政主路交汇路段时，管道必须承受数十吨车辆的动态轮压冲击。此时，N-HAP热浸塑钢管展现出强大的力学承载能力。N-HAP以高强度碳素钢管为刚性承载基体，具备出色的抗弯曲与抗压塌性能，能有效化解路面集中动荷载，保障路面与地下通道稳固。
更重要的是，N-HAP管内外壁均熔融涂敷了致密的防腐聚乙烯或改性环氧树脂层，兼具钢铁的机械强度与塑料的化学防腐、电绝缘特性。在重载穿越段采用N-HAP防护，不仅施工顶推或直埋性能优异，而且彻底消除了普通钢管易锈蚀穿孔的隐患，实现坚固与耐久的双重保障。
工井柔性接驳与全线低阻牵引：打造一体化平顺贯通走廊
在连续缠绕DBJ与N-HAP热浸塑钢管的交接处，通过电缆工作井进行规范过渡，是工程实现平顺转换的标准做法。在工井穿墙部位安装柔性防水密封装置，并配置专用导向喇叭口，能够良好协调两段管线的微小变形，避免电缆受到刚性剪切，确保管道网络经久耐用。
在穿缆施工阶段，DBJ的超低糙率内壁与N-HAP光滑耐磨的塑料涂层形成了一条低摩擦力通道。施工团队配合标准穿缆滑轮与润滑工艺，能显著降低牵引卷扬机的受力负荷，保护高压电缆外护套光洁无损，大幅提高现场穿缆效率并缩短工期。
全流程质量文件与智慧溯源：赋能工程数字化高品质交付
为保障大型变电站工程的高标准验收，湖南福达未来钢塑管业有限公司为每批出厂产品建立完备的质量技术档案。从原材料进厂检验、制造过程参数控制到第三方型式检验报告，提供全套可核验的技术资料，确保各项力学与电气性能指标完全符合设计要求。
在此基础上，福达未来可配合项目推进芯智联智慧管网溯源系统（XZL-Trace）的实施。通过管体植入的RFID微型芯片与耐候二维码，建立管材实物与出厂报告、供货批次的数字化链接，方便现场监理及业主单位在移动端快速核验，助力变电站地下管网实现高品质数字化建档交付。
选型与工程交付核对表
| 工况与配置对象 | 推荐方案与核心价值 | 现场配合与交付成果 |
|---|---|---|
| 站内多回路电缆密集排管区 | 优选连续缠绕DBJ导管，消除电磁涡流发热，释放电缆载流量 | 提供型式检验报告、出厂批次质量证明文件 |
| 站外重载进站道路下穿段 | 选用N-HAP热浸塑钢管，抵抗重卡动态轮压与剪切冲击 | 提供钢管材质单、涂层附着力与电火花检测记录 |
| 工作井穿墙与刚柔转换节点 | 工井内设置平顺过渡接头与柔性止水环，保障接口密封顺直 | 提供节点装配指导书与配套柔性密封密封圈 |
| 大截面高压电缆牵引路径 | 利用DBJ超低糙率内衬与N-HAP光滑涂层，大幅降低穿缆阻力 | 提供管内壁摩擦系数报告与牵引保护技术建议 |
| 全线管网资产数字化交付 | 配合RFID与二维码双重标记，实现管材批次与检验档案快速核验 | 按项目需求生成数字化交付台账与电子资料包 |
常见问题：工程价值与选型指导
Q1：变电站出线密集排管选用连续缠绕DBJ，能带来哪些具体的运行收益？
A：核心价值在于提升电缆载流效率并确保长周期运行安全。连续缠绕DBJ作为非导磁绝缘复合材料，相对磁导率接近于1，在高负荷交流单芯电缆运行时完全不产生电磁涡流发热和磁滞损耗。这使得排管内部环境温度维持在设计安全区间，避免了金属管常见的排管中心积热难题，使高压电缆能够充分发挥其额定输送能力。同时，DBJ内壁树脂富集层光洁平滑，牵引摩擦系数低于0.3，极大降低了穿缆难度，为电网提供了一条免维护、高可靠的地下电缆主干廊道。
Q2：为什么在站外穿越重载道路路段，推荐配合使用N-HAP热浸塑钢管？
A：这是基于力学承载优势的最佳工程配置。变电站外侧道路常有大型设备运输车辆通行，路面动荷载大、覆土往往受限。N-HAP热浸塑钢管以高强度碳素钢管为基体，具备极高的抗弯曲惯性矩和抗冲击韧性，能直接承受重车碾压带来的集中点荷载，保护地下通道坚固完好。内外浸渍涂敷的高分子防腐层同时提供了出色的耐土壤化学腐蚀性能，使金属与塑料的优势在重载穿越段形成合力，为变电站构筑坚实的外部防护屏障。
Q3：DBJ与N-HAP两种不同管材在工程现场怎样实现顺畅连接与过渡？
A：在标准化电力排管设计中，两种管材的分段衔接通常设置在电缆工作井或转角井内完成。这种布局不仅工艺成熟，而且便于后期电缆维护。施工时，两类管材分别伸入工井内壁约50mm至100mm，管口均安装光滑喇叭口保护套，管外壁与井壁穿墙洞口之间填充柔性止水密封填料。这种方式使管路在工井处获得良好的柔性支承，有效吸收地基微小沉降差，确保整条线路在工井处平顺贯通、过渡自如。
Q4：福达未来在变电站排管工程中，能为客户提供哪些技术与服务支持？
A：福达未来为变电站工程提供从方案选型、定制生产到技术配合的一站式服务。技术团队可根据业主与设计院的图纸回路、地质条件协助优化排管配置方案；生产端严格执行标准化工艺，确保DBJ与N-HAP规格公差精准、配件成套供给；交付时提供完整的批次检验单与检测报告，并可根据项目需求配套XZL-Trace数字化标识，协助工程团队高质高效完成电网项目的竣工验收与档案移交。
