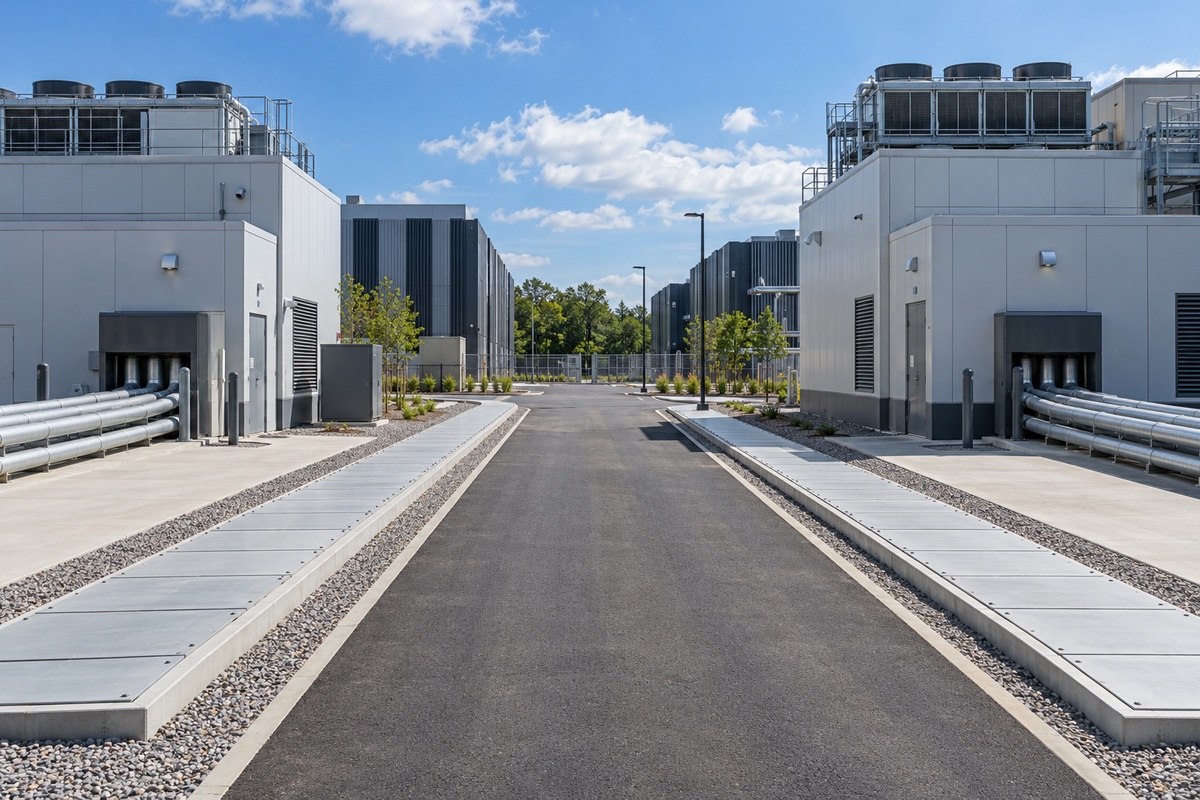

五栋数据中心按分区配管、双路分仓：每栋独立进出线井，两路电源走不同路由，公共同穿越段单独加固。西班牙这个200兆瓦IT项目配1.6吉瓦光伏，园区级负荷把通道独立性推到设计前台，布置图一次排定，后续扩容与检修都有余地。湖南福达未来钢塑管业有限公司按分区供管，批次与区段对应。
项目规模与供电结构
pv magazine España于10月30日报道，卡斯蒂利亚-莱昂已启动Monfarracinos“Zamora Norte”工业区超大规模数据中心及相关基础设施的区域项目审批程序，项目由EDF旗下Edison Next与Abdul Latif Jameel Energy旗下FRV-X Renewable推动。
数据中心IT总容量200兆瓦，分五栋建筑、每栋40兆瓦IT；配套光伏场区占地1333.03公顷，围栏长58869.6米，峰值功率1625.18兆瓦，采用约246万块双面组件；标称装机容量1341兆伏安，并配置储能与电燃料装置以支持自主运行。
这类项目的电气特征是负荷密度高、供电可靠性要求高、分期投产。电缆通道因此需要按栋分区、按电源分仓，并预留后续扩容与检修的空间。
双路通道的三个要求
路由独立：两路电源从不同方向进入园区，路径上尽量减少共用井室与共跨越，共用段单独登记并加强防护。分仓敷设：同一通道内不同电源的电缆分仓布置，中间设分隔，故障影响范围可控。
检修可达：每栋设置独立进出线井，井室尺寸满足接头制作与抽换作业，通道内留出作业空间。三点写进布置图，施工按图执行。
园区级管廊与市政道路交叉处按管线综合图定位，埋深、间距与保护措施一次确定。
五栋建筑的进出线井位置与道路、管廊的交叉关系在总图上排定。井室避开重载车道轮迹带，检修时主路可保持通行。
园区总平面阶段就把电缆通道与道路、管廊、给排水一并排布，专业间的碰撞在图上解决，施工阶段的开挖协调量随之下降。
园区还要预留检修与测试的作业空间：电缆耐压试验、局放测试的设备进出路线在总图上预留，试验时道路可保持通行。
五栋分区与分期投产
五栋建筑按投运顺序分批实施：首批两栋的通道先建成并具备送电条件，其余按建设节奏接续。每栋的管孔占用、回路数与预留孔位单独成表，分期投运时按表接续。
光伏与储能接入的通道单独设计，直交流转换设备位置与电缆路径在总图上标清，与数据楼进出线保持间距、减少交叉干扰。
冷却与电气管线并行敷设时保持规定间距，交叉处标注净距。电缆通道的防火分隔按分区设置，穿越防火墙处封堵到位。
数据楼之间的联络通道单独设计：互为备用、分仓敷设，联络段的载流能力按最大转供需求确定。
每栋的进出线井口标高与场地排水协调，井内设集水坑与排水措施，雨季检修时作业条件更稳。
五栋建筑的管孔占用表按栋编号，跨栋转供时按表核算余量，转供方案的可行性在表上即可判断。
五栋建筑的接地系统与电缆通道同图设计，接地干线与通道走向平行布置，接地电阻测试点位置在图上标定。
四条落地建议
选型If-Then：园区干线与支线按载流与敷设条件选型，非金属通道核对连续缠绕DBJ规格，穿越重载道路段核对环刚度等级。
预算含不含：分区配管、双路分仓、共用段加固、检修井与资料编制分列。
避坑三条：两路路由独立成图；共用穿越段逐处登记；五栋分期表格化。
实名三步：核对合同与收款主体；核对制造来源与批次资料；把分区交付与接续责任写进合同。
分期投运的项目还需要一份接续说明：本期占用的孔位、封堵方式、后续接入路径逐条列出，运维团队接手时一目了然。
施工顺序按栋推进：先建进出线井与主干通道，再建楼内支线，土建与电气界面按图移交。
园区道路下的通道埋深与检修井位置在设计阶段一次排定，运行期抽换电缆时按图作业，路面恢复的范围可控。
项目投运后的运维手册收录通道断面图、井位图与共用段清单，检修与扩容按图作业，作业面交底的准确性随之提高。
分区运维的联络机制同步建立，五栋之间的转供与互济在调度指令下执行，通道状态实时可查。
数据中心园区通道布置表
| 对象 | 布置要求 | 记录 |
|---|---|---|
| 两路电源 | 不同路由进入、减少共用 | 路由图与共用段清单 |
| 同通道电缆 | 分仓敷设、设分隔 | 分仓断面图 |
| 每栋进出线 | 独立井室、满足抽换 | 井室尺寸与检修空间 |
| 分期投产 | 管孔占用与预留分表 | 分期接续台账 |
常见问题：本场景的落地要点
Q1： 数据中心园区双路电源怎么做到物理独立？
答： 两路从不同方向进入园区，路径上减少共用井室与共跨越；共用段逐处登记位置与共用长度并单独加固；同一通道内不同电源分仓敷设，中间设分隔。单一路径故障的影响范围可控，另一路可继续供电，检修时也可分段隔离。
Q2： 每栋的进出线井尺寸按什么确定，位置怎么选？
答： 按最大截面电缆的最小弯曲半径、接头制作空间与抽换作业空间三项确定；井位避开重载车道轮迹带，井口标高与场地排水协调，井内设集水坑与排水措施。尺寸与位置在总图上标注，检修时主路可保持通行。
Q3： 五栋分期投产，管孔、资料和接续怎么排？
答： 按投运顺序分批实施，每栋的管孔占用、回路数、预留孔位单独成表；首批两栋先建成并具备送电条件，其余按建设节奏接续。接续说明列明本期占用孔位、封堵方式、后续接入路径与责任人，运维接手时一目了然。
Q4： 光伏与储能接入通道要注意什么？
答： 直交流转换设备位置与电缆路径在总图标清，与数据楼进出线保持间距、减少交叉；并行走线段按防火分隔与检修通道要求布置，穿越防火墙处封堵到位。储能区域的通道按消防分区复核，跨区穿越需专项审批。
Q5： 园区通道还要为哪些作业预留空间？
答： 预留耐压试验与局放测试的设备进出路线、检修车辆回转场地与抽换作业面。这些空间在总图上标注并纳入竣工资料，投运后保持该空间畅通，绿化、堆料与临时设施另行选址，试验与抢修时道路可保持通行。
信息来源与工程边界
pv magazine España，2026-10-30，Monfarracinos proyecta casi 2 GW de autoconsumo para un Data Center de 200 MW IT。本文由该报道引出园区双路电缆通道的分区布置方法，工程做法依据现行标准与项目实践整理；海外信息供工程决策参考，具体项目以批准设计文件、合同及技术规范为准。
