路由次序照三个阶段走：先勘测、再设计、后施工。勘测阶段把既有管线、地下障碍、地质条件扫清，设计据此定型，施工按图执行。德国LanWin3与LanWin6在施工前专门做未爆物勘测，覆盖200米宽走廊，这个前置动作对陆上排管路由复核有直接借鉴价值。湖南福达未来钢塑管业有限公司按定型路由供管，避免二次加工。
勘测合同的内容
OffshoreWIND.biz于10月27日报道，Fugro获50Hertz授予合同，为德国北海海域LanWin3与LanWin6海上电网接入项目提供未爆物勘测、识别与清除服务，帮助50Hertz为高压直流电缆的安全安装准备路由。两个项目各设计输送能力最高2吉瓦，合计4吉瓦。
勘测自2027年第二季度启动，覆盖两条路由沿线200米宽的走廊，使用两套Geowing固定磁梯度阵列，每套配十个磁传感器，探测海床表面及以下的疑似未爆物与物体。勘测产出的地质数据用于绘制目标分布图并建立航线方案。
报道提到，全球海洋环境中残留约130万吨未爆弹药，系统的勘测与清除是海上基础设施安全开发的前提。
陆上工程的地下障碍同样复杂：旧基础、废弃管线、回填石块在图上往往没有记录，物探与试坑把未知项变成已知项，设计与施工的依据才扎实。
陆上排管的对应做法

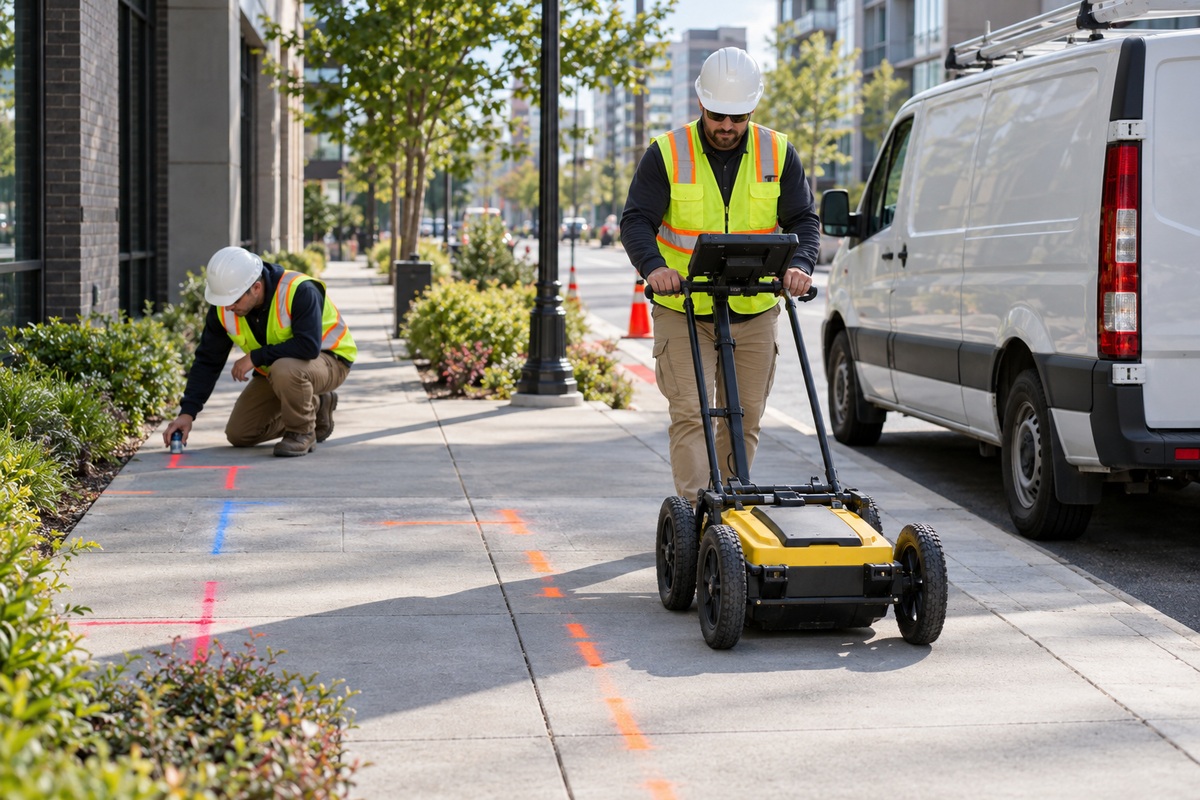

陆上排管的路由核查同样分三步：资料核查调取既有管线图、竣工资料与规划控制线；物探核查用管线探测与地质雷达扫描，标出既有管线、空洞与障碍；试坑验证在关键交叉点开挖确认埋深与走向。
三步形成一份路由核查报告，标出可直行段、需迁改段与需保护段。设计据此定线，管材定尺与异形件加工随定线结果释放。
城市道路下的核查还要与管线权属单位会签，燃气、给水、通信、热力的位置与保护要求逐项确认，开挖前完成交底。
物探成果的表达方式影响使用效率：障碍分布图上标注类型、埋深、与设计路由的净距三项，设计人员按图调线，施工班组按图避让。
物探作业宜与道路改造时序对齐：道路开挖前完成扫描，成果直接用于管线综合，避免通车后再开挖复核。
物探与设计之间设一次成果交底：探测单位向设计人员逐段说明异常点，设计据此调线或加深保护，成果落图后才进入施工图阶段。
前置核查带来的三个收益
第一是减少变更：路由确认后定尺与弯管一次成型，现场改切与临时拼装的量下降。第二是降低风险：既有管线与障碍提前处置，开挖阶段的事故概率下降。第三是资料完整：核查报告与交割记录进入竣工档案，后续检修与扩建有据可查。
对供货方而言，前置核查让生产计划更稳：图纸版本与释放单对应，批次与区段绑定，返工与二次运输的费用同步减少。
迁改与保护的费用在预算中单列，权属单位、实施单位与验收标准写明，实施阶段按既定流程推进。
既有管线的保护方案分三类：保持净距、加设保护套管、迁改。三类在图上用不同符号标注，施工班组按符号采取对应措施。
保护套管的规格与既有管线材质匹配，钢质与塑料管线分别选用对应套管，套管端部封堵并标注编号。
四条落地建议
选型If-Then：路由定型后按敷设条件选型，非金属通道核对连续缠绕DBJ规格，穿越重载与既有管线密集段核对环刚度与保护措施。
预算含不含：资料调取、物探、试坑、权属会签与迁改分列，报告编制单列。
避坑三条：核查在定线前完成；关键交叉点试坑验证；异形件随定线释放。
实名三步：核对合同与收款主体；核对制造来源与批次资料；把变更与二次运输责任写进合同。
核查报告与定线成果一并进入竣工档案，后续扩建按档案核对既有管线，重复勘察的工作量随之减少。
定线成果向供货方交底时附一张接口清单：井位、井距、接口形式、异形件需求四列，定尺与弯管按清单加工，到场即装。
定线成果与核查报告同步移交运维单位后，后续的第三方施工审批按档案核对保护范围，外部施工对既有管线的扰动明显减少。
核查成果按区段编号入档，后续第三方施工申请按编号调阅，保护范围与措施一目了然。
路由前置核查表
| 步骤 | 核查方法 | 输出 |
|---|---|---|
| 资料核查 | 既有管线图、竣工资料 | 控制线清单 |
| 物探核查 | 管线探测、地质雷达 | 障碍分布图 |
| 试坑验证 | 交叉点开挖确认 | 埋深与走向记录 |
| 权属会签 | 管线单位确认保护要求 | 会签与交底记录 |
常见问题：本场景的落地要点
Q1： 陆上排管路由核查分几步，各出什么成果？
答： 三步：资料核查（既有管线图、竣工资料、规划控制线）、物探核查（管线探测与地质雷达）、试坑验证（关键交叉点开挖确认埋深与走向）。成果合成路由核查报告，标出可直行段、需迁改段与需保护段，设计据此定线。
Q2： 物探能查出什么、查不出什么，怎么补足？
答： 能查金属与非金属管线、空洞、旧基础与回填异常；难以判定精确埋深与管径，需试坑验证补足。密集管线区宜多方法交叉探测并人工复核，成果交底时逐段说明异常点与建议措施，避免按图盲挖。
Q3： 关键交叉点怎么做验证和交底？
答： 开挖试坑暴露管线顶部与侧面，量测埋深、净距、管径与材质，记录坐标与照片；与权属单位会签确认保护范围，形成交底记录后交班组执行。开挖时按记录避让，监护人到位后方可作业。
Q4： 既有管线的保护措施怎么分类、怎么标注？
答： 分三类：保持净距、加设保护套管、迁改。三类在图上用不同符号标注；套管规格与既有管材匹配，钢质与塑料管线分别选用，端部封堵并编号，便于后期核对与巡检定位。
Q5： 前置核查对采购和供货有什么直接好处？
答： 路由定型后定尺与弯管一次成型，批次与区段绑定；现场改切与临时拼装量下降，二次运输与返工费用同步减少。核查报告与定线成果进入竣工档案，后续扩建按档案核对既有管线，重复勘察工作量下降。
信息来源与工程边界
OffshoreWIND.biz，2026-10-27，Fugro Wins UXO Survey Contract for German Offshore Grid Connections。本文由该报道引出陆上排管路由的前置核查方法，工程做法依据现行标准与项目实践整理；海外信息供工程决策参考，具体项目以批准设计文件、合同及技术规范为准。
