双金属冶金复合基层 · 外层高耐候阻燃高分子防腐 · 优良抗振抗微动疲劳性能 · 桥梁架空与高空电缆过江跨河专属防护管。
PRODUCT OVERVIEW & DEFINITION

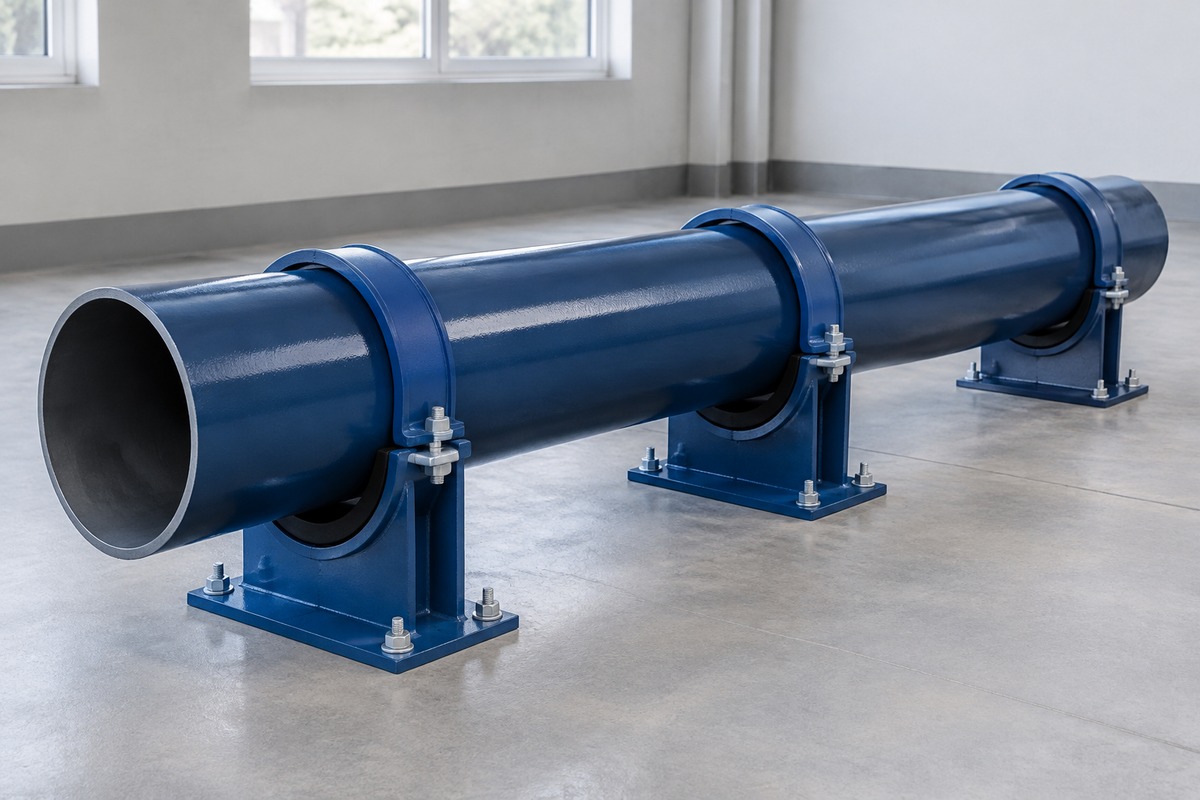

DFPB双金属护桥管是针对大跨度桥梁箱梁内部、桥桁侧向悬挂、城市高架桥及立体综合交通枢纽架空电缆敷设专门研发的特种机械防护导管。桥梁架空环境常年伴随着极端的工况考验：桥梁受车辆重压与强风扰动产生的持续微频振动、四季温差导致的桥体大位移伸缩，以及水面上空浓烈的高湿盐雾环境。
DFPB护桥管采用创新的双金属复合技术，以优质碳素钢为高强度承重外基层，内衬复合薄壁耐磨防腐金属或特种高分子层，外表面覆着耐候阻燃型特种工程树脂层。多层物理与冶金复合构造赋予了管体极强的综合抗拉伸、抗弯曲惯性矩与卓越的抗振动疲劳寿命，彻底根除了普通塑料管在高空长期下垂软塌、以及普通镀锌管震荡疲劳开裂的难题。
湖南福达未来钢塑管业有限公司为国内众多大型公铁两用大桥、过江通道及特大立交桥工程提供DFPB成套护桥管系统，配套供应专用抗震防松紧固卡具、阻燃伸缩节与变径短管，全面保障高空电网动脉安全畅通。
TECHNICAL SPECIFICATIONS
| 技术参数 / 检验项目 | 指标范围 / 实测数值 | 执行依据 / 试验标准 |
|---|---|---|
| 产品型号与名称 | DFPB双金属复合电力线缆护桥管 | 桥梁工程特种防护管 |
| 常用公称通径 | DN50, DN80, DN100, DN125, DN150, DN200 mm | 桥梁电缆标准规范 |
| 结构组成 | 碳钢承载基层 + 冶金结合复合层 + 外部特种高分子耐候防腐层 | 多层一体化复合 |
| 抗弯屈服强度 | ≥ 235 MPa (基管结构钢) | 抗弯截面模量高 |
| 高空微动疲劳试验 | 在交变微频振动循环 200万次 后管体及接口无裂纹松动 | 专业抗疲劳检测 |
| 外防腐涂层厚度 | ≥ 350 μm (高附着力耐候阻燃高分子) | 测厚仪检测 |
| 阻燃防火性能 | 氧指数 ≥32%，离火自熄、低烟难燃B1级 | GB/T 2406 |
| 耐盐雾老化腐蚀 | 中性盐雾测试 1000小时 表面涂层无起泡锈蚀 | GB/T 10125 |
| 支架支撑跨距 | 可达 2.5 - 3.5 米支撑间距不产生超标挠度 | 结构自重轻强 |
| 连接方式 | 高强度抗震法兰 / 专利益紧承插 / 柔性抗震补偿接头 | 成套紧固配套 |
CORE PRODUCT ADVANTAGES
高截面惯性矩在3米以上支架大跨距下挺拔如初，完全不发生中部下垂软塌；轻质高强设计有效减轻大桥受荷。
经200万次交变动态振动验证，微观金属结构与高分子结合层稳定致密，长年承受车流振动绝无疲劳开裂风险。
针对江海湖泊水汽弥漫、工业酸雨严重的恶劣微气候开发，外覆防腐层耐受1000小时以上强盐雾侵蚀，30年免涂装。
配套专用大位移柔性伸缩节，与桥梁伸缩缝同步伸缩运动，平稳吸收季节温差带来的纵向热胀冷缩位移。
ENGINEERING APPLICATION SCENARIOS
桥桁内部钢结构支架与梁底架空电缆保护，抵御高空风振与温差位移，免除高空维修困难。
高架桥防撞墙外侧或箱梁内敷设机电穿线管，承受密集车流持续振动冲击，经久耐用。
安装于综合管廊电缆舱钢构托架上，满足低烟无毒严苛阻燃要求与大间距支撑平直要求。
利用既有市政公路桥梁随桥悬挂穿越河流两岸，避免高成本高风险的水下定向钻过河开挖。
FREQUENTLY ASKED QUESTIONS
A：普通塑料管弹性模量较低且具有热塑料蠕变特性。在桥梁架空无土体包裹状态下，受自重和夏季高空烈日暴晒影响，塑料管极易在两个支架之间发生严重下垂塌腰变形；加之桥梁车辆通行微振动剧烈，塑料管接口极易松脱震出，且塑料老化脆变速度快、防火性能难达桥梁消防标准。
A：福达未来为DFPB系统开发了专用的不锈钢耐腐涂塑伸缩补偿节。在桥梁伸缩缝处，伸缩补偿节具有长达数十厘米的轴向伸缩补偿行程与多向微摆动能力，与大桥主梁伸缩完全同步自适应滑动，内部设有平滑导向套，保证电缆在伸缩变形过程中始终平稳通过而不受拉力挤压。
A：绝对不会。福达未来配套的桥梁连接系统采用防松防震设计：法兰连接配有双螺母与自锁弹簧垫圈，承插接口配有高强拉紧防脱卡箍与抗震密封圈；连接件螺栓全部采用达克罗防腐或不锈钢材质，确保在数百万次震动循环下紧固如初。
A：大桥箱梁内部拐弯、穿孔及上桥引道走向极为复杂。福达未来技术小组可根据桥梁结构图纸进行三维放样，在工厂提前预制成型具有大弯曲半径的定型S弯管、过梁弯头以及变径法兰短节，出厂前整体完成防腐涂装，现场直接拼装无需动火割焊，极大降低了高空作业难度。
